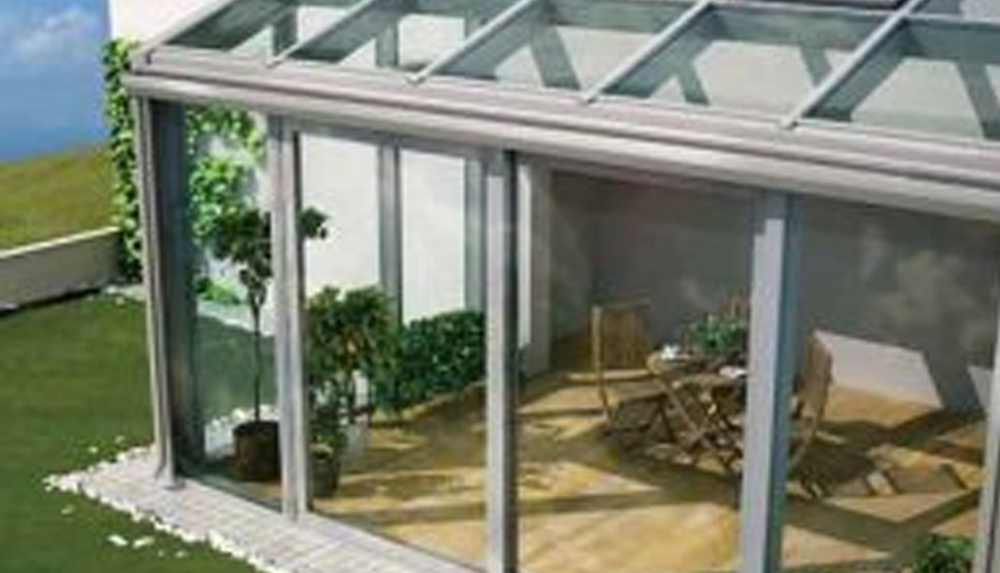

Zimski vrtovi
SCHÜCO CMC 50

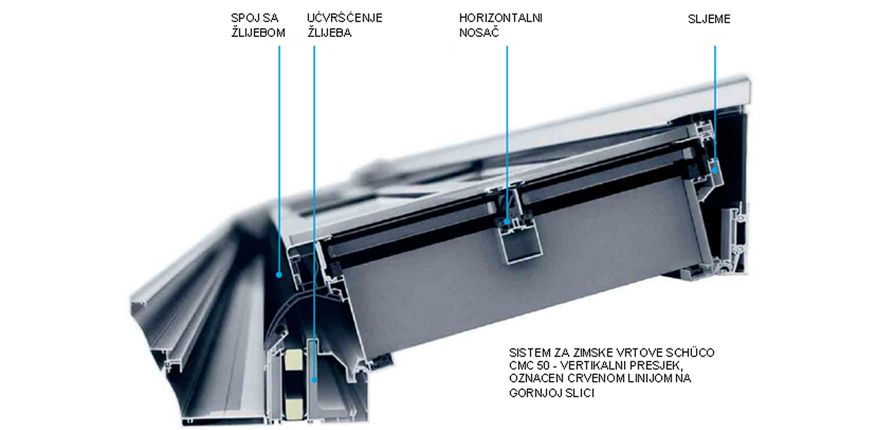

Sistem CMC 50 je namijenjen za izradu staklenih vrtova, i to u obliku nadogradnji na postojeće konstrukcije ili u obliku samostojećih konstrukcija (paviljona). Osnovu sistema čine aluminijumski profili s prekidom toplotnog mosta, koji omogućavaju zadovoljavanje strogih zahtjeva građevinske fizike. S obzirom na stepen toplotne zaštite, sistem je dostupan u dvije varijante - standardnoj i toplotno poboljšanoj, tzv. HI varijanti. HI varijanta u odnosu na standardnu ima niži koeficijent prolaza toplote, Uf, i to zahvaljujući izolativnim umecima između stakala koji smanjuju toplotne tokove iznutra prema van. Sa stanovišta tehnologije izrade, sistem je koncipiran modularno, tj. sadrži tri modularne cjeline koje se jednostavno sklapaju u završnu konstrukciju. Uz to su i nosivi profili unificirani, tj. postoji jedan profil za vertikalni i horizontalni smjer ugradnje, u različitim ugradbenim dubinama. Na taj način je bitno redukovan broj potrebnih dijelova i vrijeme izrade i ugradnje.
Tri modularne cjeline su:
◘ vanjski dio s pokrivnom kapom
◘ brtveni dio s PVC izolatorom
◘ nosivi profil

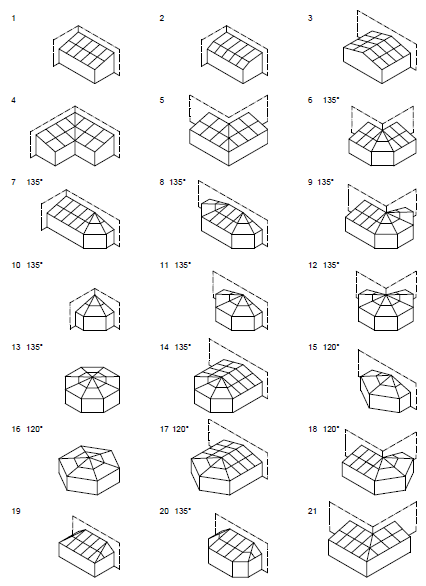

U sistemske dijelove spadaju još žlijebovi, spojni dijelovi, statička pojačanja, nosači, profili sljemena i dr. Otvarajuća polja u obliku kliznih stijena i zaokretnih vrata sistemski se ugrađuju prema želji projektanta, tj. korisnika. Moguće su izvedbe nagiba krovnih površina u rasponu od 7º- 45º. Sve brtve su od EPDM-a, s potrebnim preklapanjima, što garantuje potrebnu vodonepropusnost. Odvodnja oborinskih voda i kondenzata iz sistema osigurana je principom tri ravnine odvodnje, što predstavlja originalan Schücov patent.
FEAL zimski vrtovi
PDF katalog FEAL zimskih vrtova

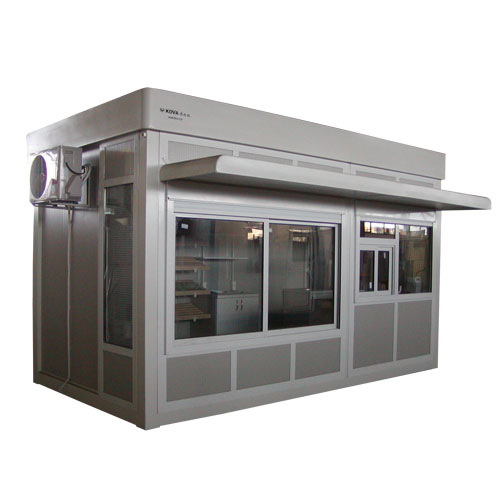

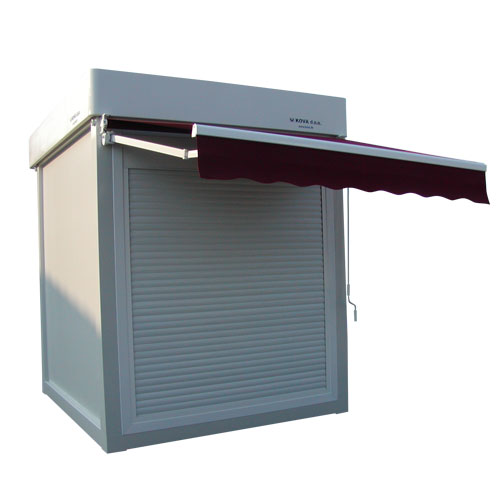

Kiosci

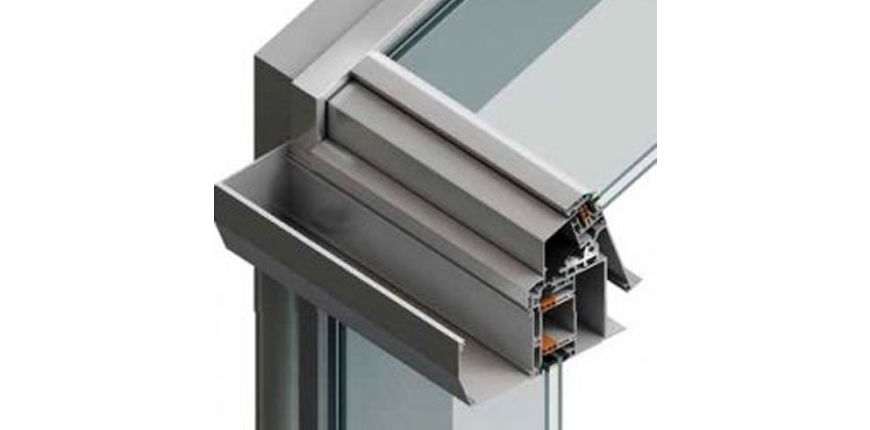

Profil

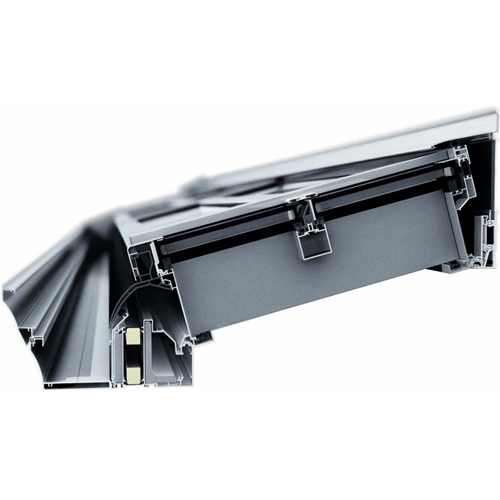

Schüco CMC 50
Profili

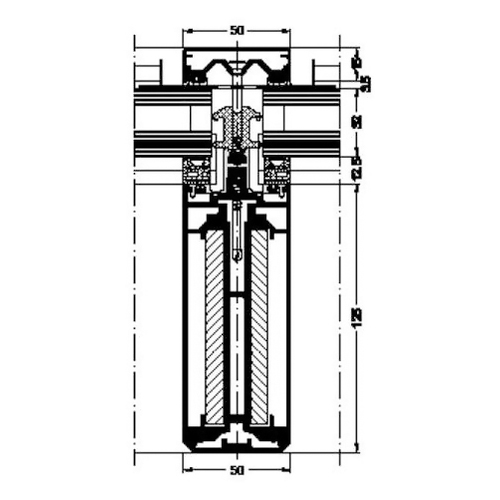

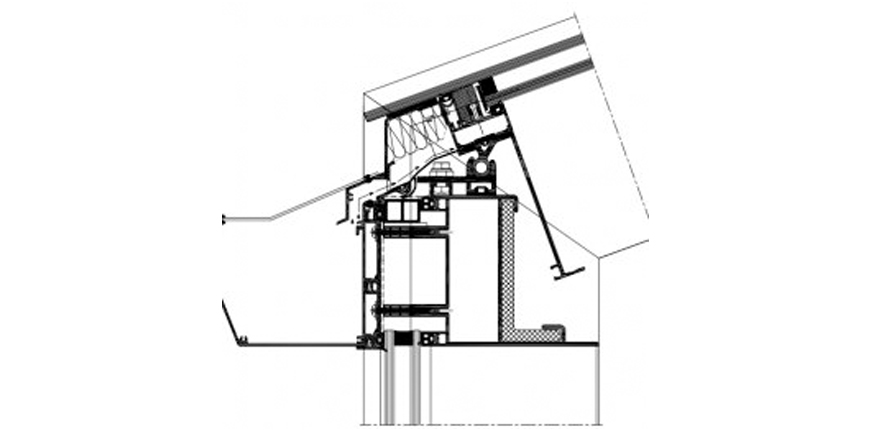

Profil, tehnički prikaz

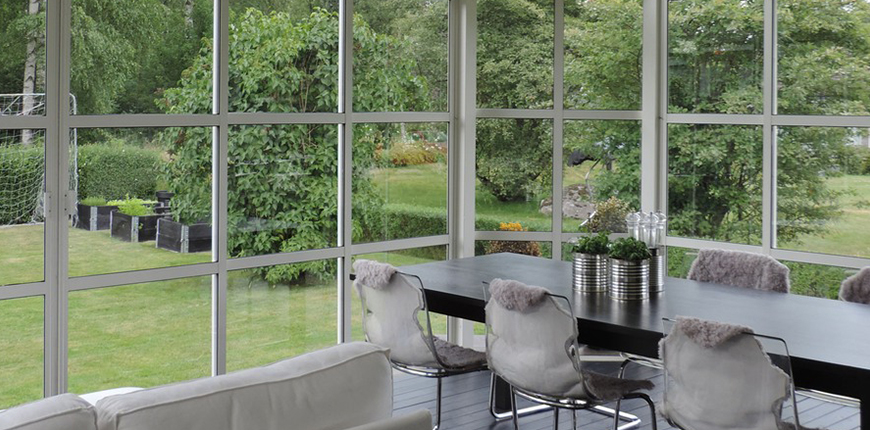

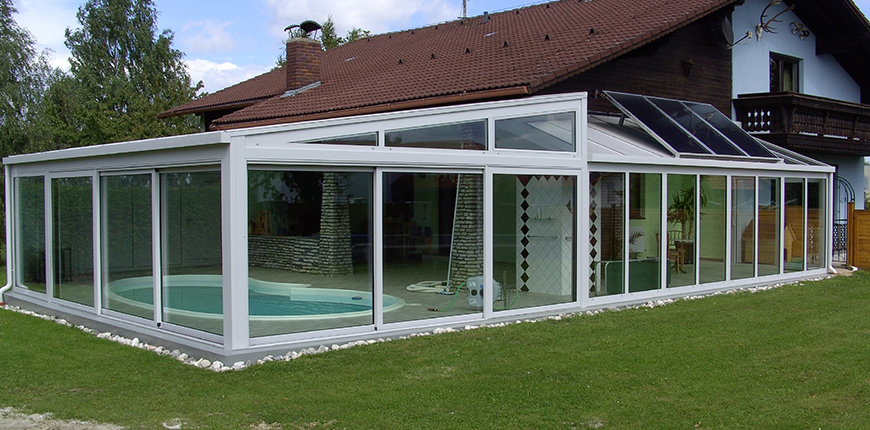

FEAL zimski vrt

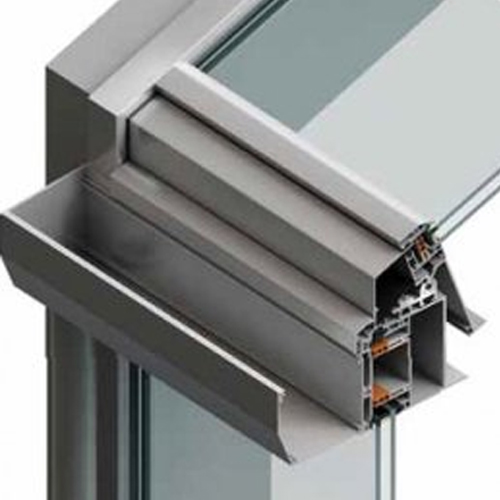

Profil

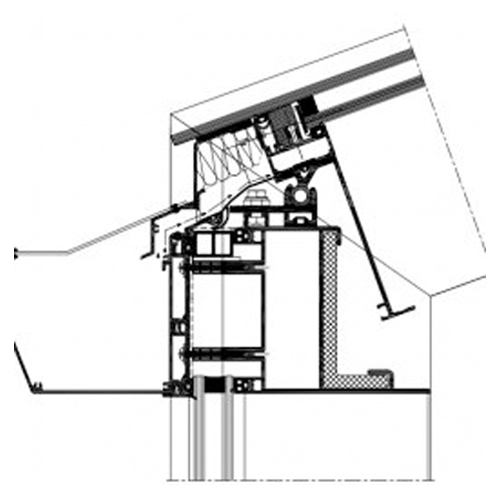

Profil, tehnički prikaz
